기술적 인 매개 변수
모델 | SGW4-12B |
최대 속도 | 100m / 분 |
최대 굽힘 속도 | 1100 ° / 초 |
각도 허용 오차 | ± 1 ° |
길이 허용 오차 | ± 1mm |
최대 굽힘 각도 | 180 ° |
중앙 심재 지름 | 22mm |
굽힘 샤프트에서지면까지의 거리 | 1250mm |
단선 (mm) | 4-12 |
더블 와이어 (mm) | 4-10 |
최대 측면 길이 | 1200mm |
미니 사이드 길이 | 80mm |
생산 능력 | 1800 |
L × B × H (mm) | 3800*1320*1920 |
노동력 | 380V |
총 출력 | 28KW |
상품 설명
1, 장비는 고도로 자동화되어 있으며 수백 개의 기하학적 처리 그래픽을 입력 할 수 있습니다. 필요한 처리 치수를 임의로 설정하고 모든 종류의 그래픽을 선택할 수 있습니다.
2. 철강 바의 직선화, 사이징, 벤딩, 후프 및 커팅 기능의 완벽한 조합으로 여러 기능을 가진 하나의 기계 기능을 진정으로 실현합니다.
3, 장비는 단 한 사람의 작업을 필요로, 최대 용량은 크게 생산 효율을 향상시키고 인건비를 절약 1800 후프 유형 / 시간입니다.
4, 두 배 일 일은 능률적 인 가동을 달성하고 생산 효율성을 개량 할 수있다.
5. 서보 제어 시스템, 서보 모터 및 서보 드라이버를 사용하는 모든 국제 유명 브랜드, 고정밀, 낮은 실패율을 채택, 모든 자동 및 중단 절곡 프로세스를 실현.
설계 공정 특성
1.이 장비는 환경에 아무런 오염없이 서보 모터 + 클린 원점의 동작 원리를 채택합니다.
2. 굴곡 식 텔레스코픽 동작에는 2 개의 고정밀 감지 센서가있어 100 % 신뢰도를 보장합니다.
3. 공기 펌프와 실린더 소음이 발생하지 않아 공기 펌프의 유지 보수 시간이 절약되고 동시에 가스 펌프의 전력 소비가 없어 시간당 2 킬로와트를 절약 할 수 있습니다.
4. 분할 유형 고정 나이프 디자인, 전체, 편리한 유지 보수를 대체 할 필요가 비용을 절감; 고정 커터는 양면을 사용하여 서비스 수명을 향상시킬 수 있습니다. 4면 이동식 공구 설계로 서비스 수명이 4 배 증가하여 비용이 크게 절감되었습니다.
기술 데이터의 장점
1. 장비의 전단 메커니즘은 고속 기계 전단입니다. 한번에 절단시 0.45S만이 필요하며, 30 만 번의 연속 고주파 및 높은 작업 조건 전단 시험이 수행됩니다.
2. 3 등급 보강 (360Mpa), 과부하 및 고온 저항에 대한 처리 요구를 충족시킬 수 있습니다. 강철 막대의 직경 범위 : 단선 (4-12) mm, 이중선 (4-10) mm.
3. 풀 클로즈드 루프 제어 기능이있는 고정밀 서보 드라이브는 가공의 길이 정확도가 + 1mm에 도달하고 각도 정확도가 + 1도에 도달합니다.
4. 벤딩 메커니즘은 다이를 변경할 수 있으므로 가공 할 수있는 스터럽의 최소 길이가 100mm에 도달 할 수 있습니다.
<br /> 5. 고속, 아니 지연 벤딩 기술, 가장 빠른 시간당 1800 등자를 구부러 질 수 있습니다.
제어 시스템의 특성
1. 절삭 공구는 고품질의 인성 합금 다이 강으로 만들어집니다. 합격 기준은 국제 표준 인 NADCA207에 엄격하게 따르며, 재료의 성능은 동일한 종류의 국가 표준의 50-80 % 수준을 초과합니다.
2. 특수 열처리 공정 제어는 절삭 공구의 절삭 시간이 100000 회 이상이며, 일반 수명의 10 배 이상의 수명을 보장합니다.
3. 트랙션 휠은 가장 새로운 유형의 고 합금 내 마모 강이며, 원료 표준은 국내 표준 3 등급보다 높고, 진보 된 진공 열처리 공정이 채택되며 내마모성이 국내 동등 품질보다 높습니다 다이 철강 30 % -50 %, 성능은 일반 다이 철강의 3-5 배입니다.
부품 가공의 공정 특성
완전 자동화 된 CNC 레이저 커팅 센터, 다중 자동 용접 로봇, 수백 가지의 수직 및 수평 머시닝 센터, 부품 및 구성 요소의 고정밀 가공, 100 % 환율.
장비 구성
와이어 매설기구
(1) 포병 선반 2 세트, 각 세트 2 톤을 견딜 수 있습니다. L 랙은 수평이며 수평으로 놓을 수 있습니다. 철근을 배치 한 후 선재는 자동으로 주 엔진에 전달됩니다.
(2) 와이어 바스켓 (L)에는 와이어 바 세트가 장착되어, 철근이 무질서하게되는 것을 효과적으로 방지 할 수있다.
2. 트랙션 스트레이트 닝 메커니즘은 외부 횡단면과 내부 수직 2 개의 직선기로 구성되며, 마지막 두 개의 직선화 휠은 두 부분으로 나뉘며 이중 와이어 직선화의 독립적 조정을 보장합니다.
굽힘 및 전단기구의 전단 메커니즘은 고정 블레이드와 전기 모터에 의해 구동되는 이동 블레이드로 구성됩니다. 고정 날은 강철 막대의 방향을 제한하는 데 사용되며 몇 초 내에 빠르게 교체 할 수 있습니다. 모바일 나이프는 4면에서 사용할 수 있으며 유지 보수 비용이 적습니다.
4. 전기 제어 시스템은 높은 정확도와 산업용 컴퓨터 CNC 제어 시스템을 채택하고, 그것은 아주 나쁜 작업 환경에 적응할 수 있습니다. 액정 컬러 디스플레이를 통해 터치 스크린 입력을 통해 모서리에있는 모든 모양의 스터럽 및 윤곽선을 디자인 할 수 있습니다.
간략한 세부 사항
조건 : 신규
원산지 : 산동, 중국 (본토)
브랜드 이름 : JIAXIN
기계 유형 : Coiling 굽힘 기계
원료 : 스틸 바
재질 / 금속 가공 : 탄소강
전력 : Cnc
자동화 : 자동
추가 서비스 : 벤딩
인증 : ISO 9001 : 2000, ISO9001-2008

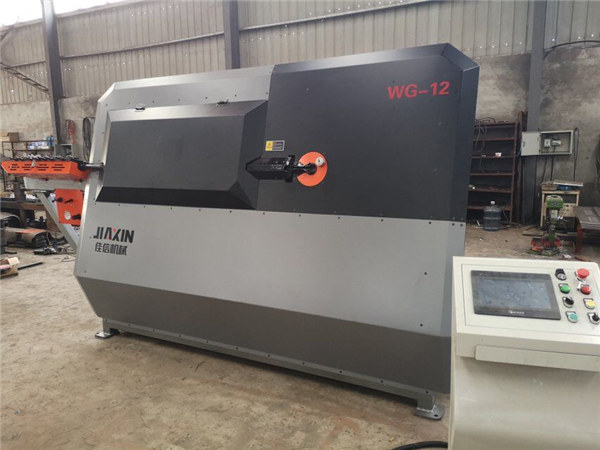

상품명:자동 철근 등자 굴곡 기계
유형 : 자동
사용법 : 보강 철근 처리
소비 전력 : 5KW
무게 : 1700KG
트랙 속도 : 100m / M
길이 Accurancy : ± 1mm
크기 : 3650 * 1200 * 1950mm
색상 : 슬리버그 그레이
애프터 서비스 제공 : 엔지니어 서비스 가능
